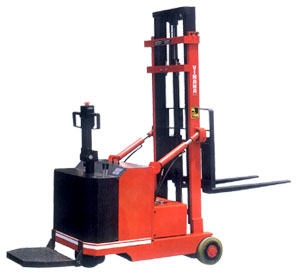

FW Series |
|
特點： 1.無前腳式設計適用雙層墊板作業，使用範圍廣、效率高。 2.有雙缸仰俯角設計，安全性高。 3.操作簡易。 4.採用段造型鋼導柱及鍛造牙叉，承載力強。 5.大型膠輪，操作性佳。 6.採用歐、美原裝進口之驅動馬達單元，油壓動力單元、控制元件、電瓶，品質可靠、壽命長、效率高。 7.開放式設計，保養維修容易，長期使用成本低。 8.最大揚高 6000 mm(三節式） |
|
|
機型 |
FW-0525 |
FW-0825 |
FW-1025 |
FW-1225 |
FW-1525 |
FW-2025 |
|
|
最大荷重
kg |
500 |
800 |
1000 |
1200 |
1500 |
2000 |
|
|
荷重中心
mm |
500 |
||||||
|
牙叉最低位
mm |
40 |
50 |
|||||
|
牙叉最高位
mm |
2500 |
||||||
|
桅桿最低位
mm |
1850 |
1900 |
|||||
|
桅桿最高位
mm |
2980 |
3030 |
|||||
|
傾仰角度
度 |
+5°/-3° |
||||||
|
上昇速度
(空載/全負載)
m/min |
9.0/6.0
|
||||||
|
下降速度
m/min |
自重下降,
可調整 |
||||||
|
走行速度
(空載/全負載)
km/hr |
5.5/4.5
|
6.0/5.0
|
7.0/5.0
|
||||
|
爬坡能力
(空載/全負載)
％ |
12.0/9.0 |
11.0/7.5 |
10.0/6.0 |
11.0/7.5 |
10.0/6.0 |
9.0/5.0 |
|
|
最小回轉半
mm |
1350 |
1500 |
1610 |
||||
|
90°堆棧作業最小走道
mm |
2560 |
2750 |
2865 |
||||
|
電瓶容量/5小時放電
(VS 級) |
24V-180AH
|
24V-240AH |
24V-280AH |
||||
|
充電機
–最大充電電流 |
24V-30A |
24V-40A |
24V-50A |
||||
|
速控
(可選用) |
三段變速 |
無段變速 |
|||||
|
驅動馬達
|
24V-900w |
24V-900w |
24V-1300w |
24V-1600w |
|||
|
昇降馬達 |
24V-2000W |
24V-3000w |
|||||
|
轉向系統 |
轉向臂 |
||||||
|
轉向角度 |
180° |
||||||
|
全長
(人員踏板立起)
mm |
2430 |
2630 |
2750 |
||||
|
全寬
mm |
920 |
||||||
|
貨叉長
mm |
1000 |
||||||
|
貨叉寬
mm |
205-720 |
255-720 |
|||||
|
單支貨叉寬
mm |
100 |
125 |
|||||
|
車輪軸距
mm |
970 |
1170 |
1270 |
||||
|
自重
kg |
945 |
1260 |
1620 |
1785 |
2160 |
2550 |
|
|
載重輪
mm |
PU
Ø250x85 |
||||||
|
輔助輪
mm |
|
PU
Ø180x60 |
|||||
|
驅動輪
mm |
Ø250x85 |
Ø270x90 |
|||||
|
特殊貨叉尺寸、揚高及其他特殊規格接受訂製 |
|||||||
|
依客戶需求接受三節式、貨櫃型、加大電瓶等訂製 |
|||||||
|
|
|
